1. Cuales son las partes del Arduino UNO y el NANO

Rta:

ARDUINO UNO

Potencia- USB (1)/Conector de Adaptador (2)

Pines (5V, 3.3V, GND, Analog, Digital, PWM, AREF

GND (3)

5V (4) y 3.3V (5)

Analógico (6)

Digital (7)

PWM (8)

AREF (9)

Botón de reinicio (10)

Indicador LED de alimentación (11)

LEDs RX TX (12)

Microcontrolador (13)

Regulador de Voltaje (14)

ARDUINO NANO

• Microcontrolador Arduino ATmega328
• Arquitectura, AVR
• Voltaje de operación, 5 V
• Memoria flash,32 KB de los cuales 2 KB utilizados por bootloader
• SRAM 2 KB
• Velocidad del reloj 16 MHz
• Pines de E/S analógicas, 8
• EEPROM,1 KB
• Corriente continua por pin entrada salida, 40 mA (Pines de E/S)
• Voltaje de entrada, 7-12 V
• Pines de E/S digitales, 22
• Salida PWM, 6
• Consumo de energía, 19 mA
• Tamaño de la placa de circuito impreso,18 x 45 mm
• Peso, 7 g

2. Hacer un cuadro comparativo entre los dos arduinos anteriores.

Para los siguientes sensores identificar

• A. Que es
• B. Cuales son sus partes
• C. Cual es su función

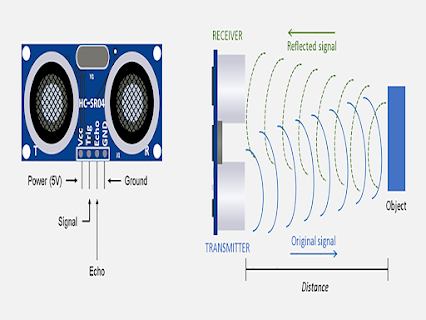

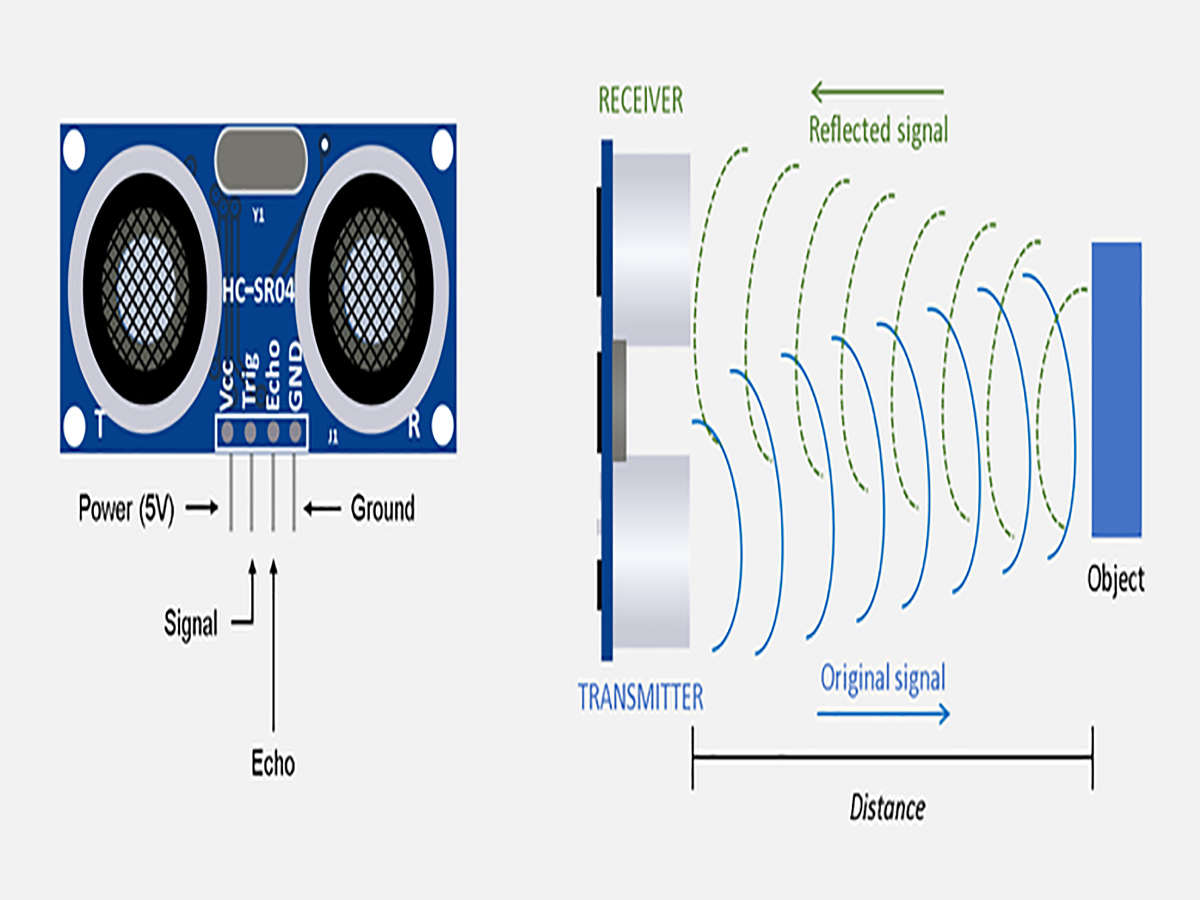

1. sensor ultrasonido Hc-sr04

A. El sensor HC-SR04 es un sensor de distancia de bajo costo, su uso es muy frecuente en la robótica, utiliza transductores de ultrasonido para detectar objetos.

B. Transmisor, receptor, tiene cuatro pines que son: VCC: + 5V DCTrig: Receptor (INPUT)Echo: Emisor (SALIDA)GND: GND.



C. Su funcionamiento consiste en emitir un sonido ultrasónico por uno de sus transductores, y esperar que el sonido rebote de algún objeto presente, el eco es captador por el segundo transductor. La distancia es proporcional al tiempo que demora en llegar el eco.

2. Sensor Tactil Mini Touch Ttp223 Capacitivo Azul para Arduino.

A.  es un módulo de sensor de contacto capacitivo con un circuito integrado táctil que tiene un área de detección integrada de 11 x 10.5 mm y que puedes conectar a una placa Arduino.

B. sensor táctil capacitivo TTP223 integrado IC, Indicador de estado a bordo, GND, Vcc, SIG: D9

C.  Básicamente este sensor sirve como un reemplazo a cualquier tecla de botón que funcione como interruptor. El sensor se activa con la capacitancia que genera el cuerpo, de tal manera que cuando se toca el sensor con un dedo, se produce la acción del circuito.

3. Sensor De Movimiento Infrarrojo Pir Hc-sr501 para Arduino

A. Los sensores infrarrojos pasivos (PIR) son dispositivos para la detección de movimiento.

B. Tiempo de activación, sensibilidad, Sin Reset, Autoreset, 5,20 V, señal, tierra,3 pines, VCC, OUTPUT y GND, 2 potenciómetros.

C.  Los sensores PIR tienen como función detectar movimiento.

4. Higrometro Sensor De Humedad Del Suelo Arduino Modulo Hl -69

A. Es un sensor que sirve para calcular la humedad del suelo.

B. Ajuste sensibilidad, LED encendido, LED señal, Vcc, GND, D0, AO

C. Este sensor está pensado para el control de humedad del suelo o tierra de plantas.

 De esta manera se puede saber con relativa precisión si la tierra está seca, húmeda o tiene demasiada agua.

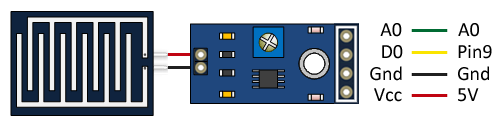

5. Sensor Detector De Lluvia Agua Fc -37 Arduino

A. es un sensor diseñado para la detección de agua, que puede ser ampliamente utilizado para detectar lluvia, nivel de agua e incluso fugas de líquidos.

B. Tarjeta de acondicionamiento, superficie de electrodo, salida digital de un comparador

C. Para detectar si esta lloviendo con este sensor tendremos que posicionarlo horizontalmente de manera que lluvia caiga sobre el sensor, a medida que las gotas de lluvia caigan sobre el sensor se formará una película de agua sobre la superficie aumentando el valor del pin S, de esta forma podemos deducir si está lloviendo.

6. Display 7 Segmentos 4 Digitos I2c Para Arduino

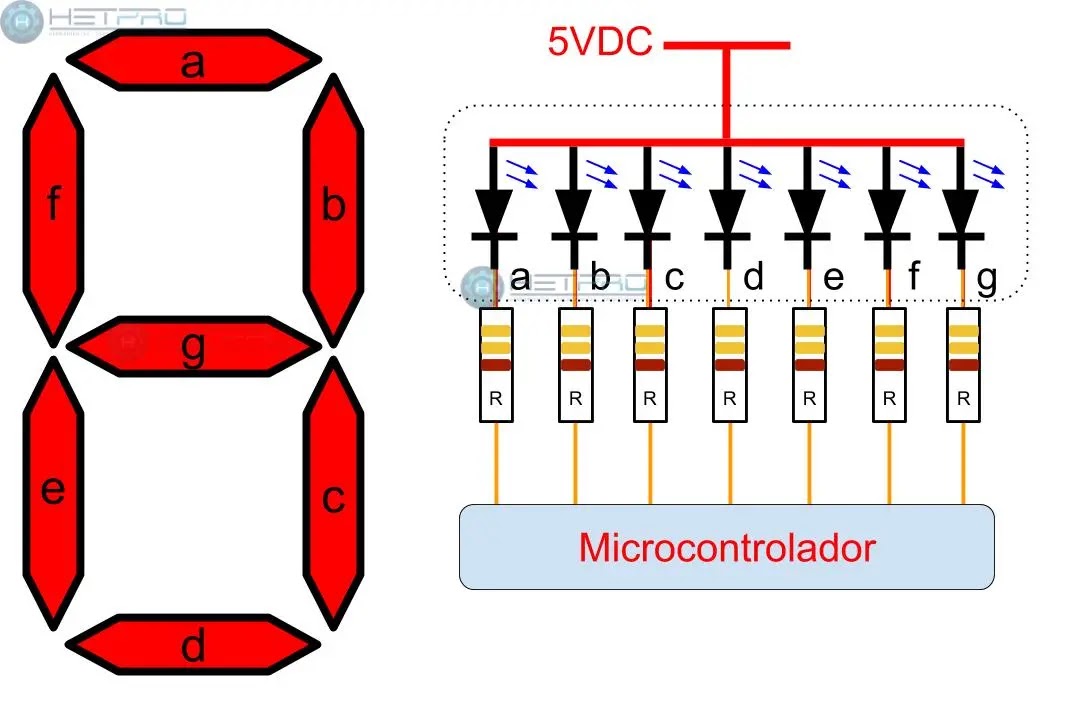

A. Se trata un display de cátodo común, en el que se puede ver que los pines de cada segmento están compartidos para los 4 dígitos. Por lo que para poder mostrar un número de 4 dígitos es necesario multiplexar la señal.

B. Microcontrolador, segmentos, 5VDC,pines, diodos led,GND

C. Es muy útil cuando hay que mostrar información numérica, como conteos progresivos, regresivos o lecturas variables o fijas
